Штрих-М: Подключение по TCP/IP (Windows)

03/06/2024 11:08

Скачайте с официального сайта ШТРИХ-М и установите утилиту драйвера ФР. Выберите версию не ниже 4.15.842. Неважно, какая у вас операционная система, всегда запускайте файл для х32 системы.

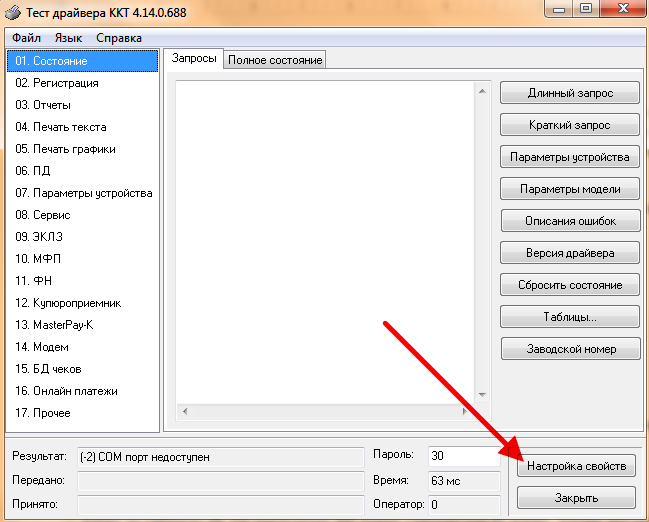

Запустите утилиту Тест драйвера ФР. Нажмите кнопку Настройка свойств.

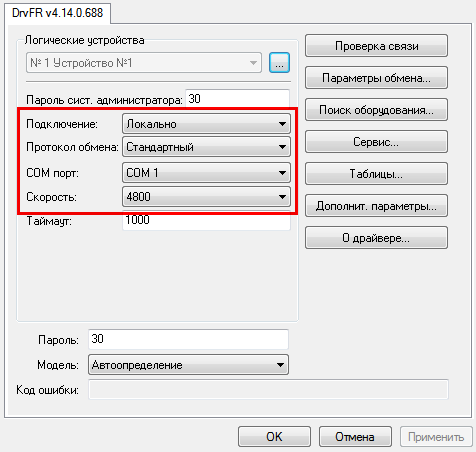

В открывшемся окне в поле Подключение выберите из списка Локально. Укажите нужный COM-порт и скорость. Нажмите на кнопку Проверка связи — устройство должно отобразиться.

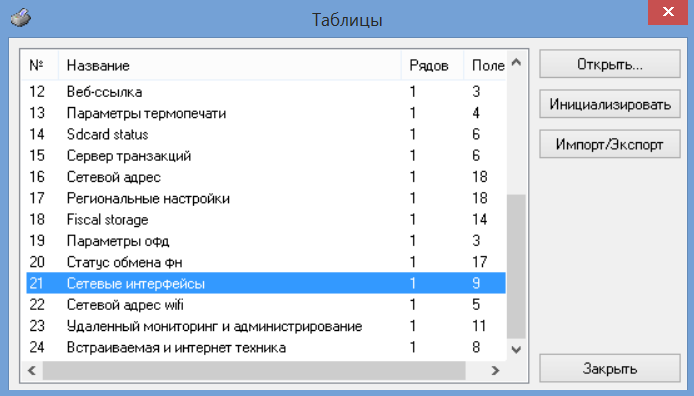

Нажмите кнопку Таблицы..., в открывшемся окне выберите строку 21 (Сетевые интерфейсы) и нажмите Открыть.
В окне Сетевые интерфейсы:

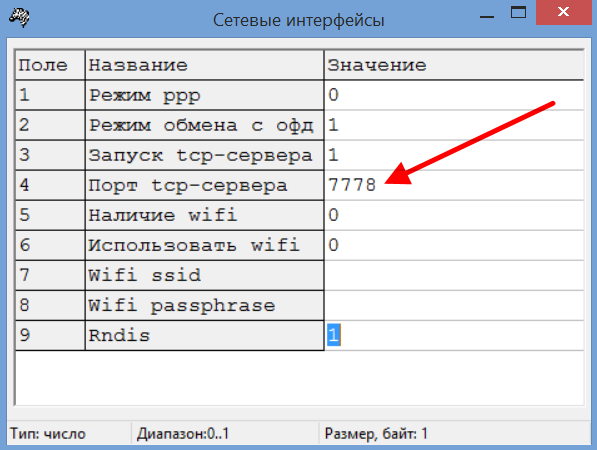

- Запишите значение из строки 4 (Порт tcp-сервера) — это TCP-порт фискального регистратора.

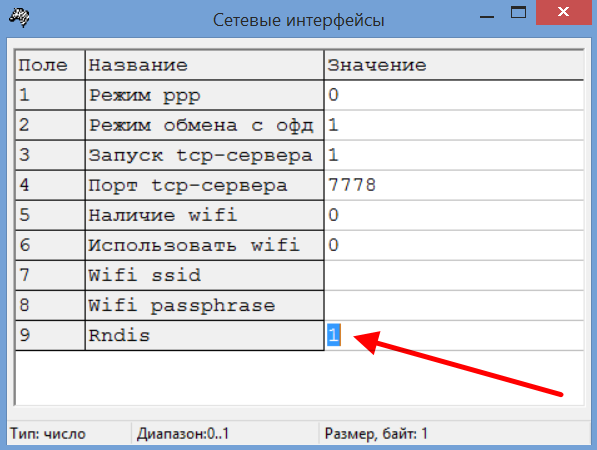

- В строке 9 (Rndis) поменяйте значение на 1 и нажмите Enter. Так активируется возможность передачи фискальных данных в ККТ через TCP/IP.

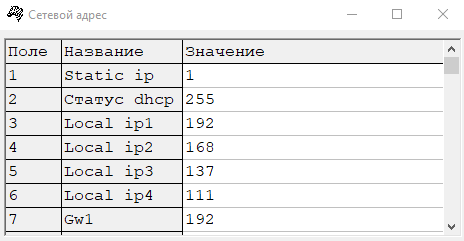

Вернитесь в окно Таблицы, выберите строку 16 (Сетевой адрес), нажмите Открыть. Запишите значения из строк Local IP (3-6). Это IP-адрес фискального регистратора, который имеет следующий вид: 192.168.137.111.
Перезапустите фискальный регистратор, чтобы применить изменения. После перезапуска подключите фискальный регистратор к компьютеру с помощью USB-кабеля.
Откройте на компьютере раздел Панель управления → Центр управления сетями и общим доступом → Изменение параметров адаптера. Должна появиться сеть RNDIS.
Нажмите правой кнопкой мыши на сеть RNDIS, далее Свойства.

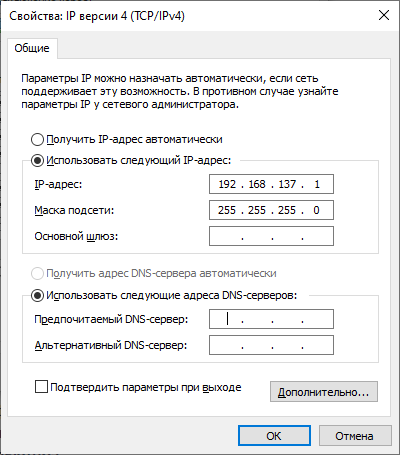

Выберите IPv4, нажмите Свойства.
Укажите:
IP-адрес: 192.168.137.1
Маска подсети: 255.255.255.0
Нажмите ОК.
Откройте раздел Панель управления → Центр управления сетями и общим доступом → Изменение параметров адаптера. Выберите сеть, через которую выходите в интернет.

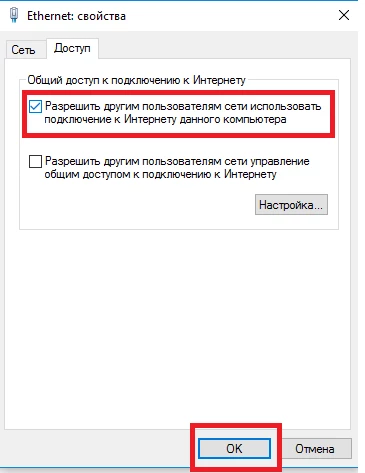

Нажмите Свойства → Доступ. Поставьте флажок в пункте Разрешить другим пользователям сети использовать подключение к интернету данного компьютера.
Нажмите ОК.

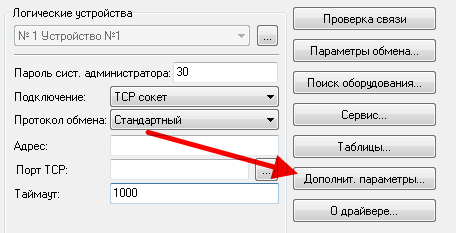

Запустите утилиту Тест драйвера ФР. Нажмите кнопку Настройка свойств, затем — кнопку Дополнительные параметры.

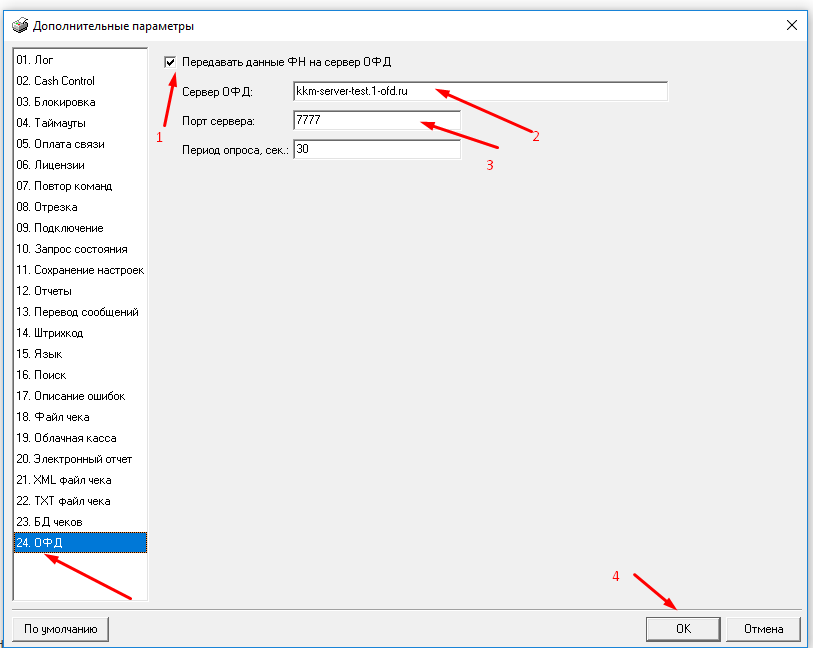

Слева выберите строку ОФД.
Установите флажок в пункте Передавать данные ФН на сервер ОФД. Укажите сервер ОФД и порт сервера.

Данные для подключения к Первому ОФД:
Сервер ОФД — k-server.1-ofd.ru.
Порт — 7777.
Нажмите ОК.

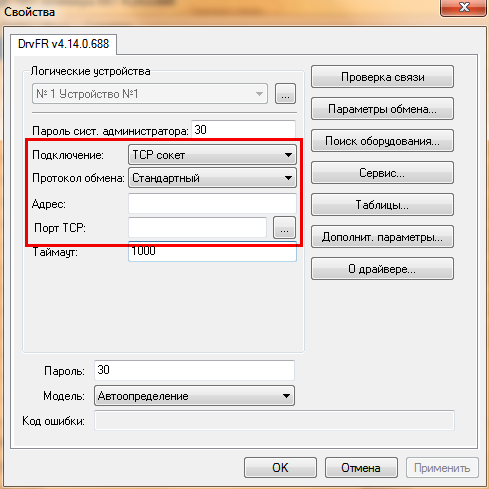

В окне Свойства в поле Подключение выберите из списка TCP сокет.
Укажите IP-адрес и TCP-порт фискального регистратора, которые скопировали на шаге 5 и 6. Нажмите кнопку Проверка связи: устройство должно определиться.
Если подключение не работает, проверьте наличие драйверов RNDIS.
Откройте Кассу МойСклад, авторизуйтесь. Перейдите в раздел Настройки → ККТ. Нажмите на кнопку Подключить.
В окне Подключение ФР выберите ШТРИХ-М, способ подключения — TCP/IP. Укажите IP-адрес и порт фискального регистратора, нажмите кнопку Найти.
